Змішувальний вузол Reiger ASG для теплої підлоги

Змішувальний вузол Reiger ASG призначений для використання в системах водяної теплої підлоги. Його основне призначення - забезпечити подачу теплоносія (води) потрібної температури в контур теплої підлоги.

Функції Змішувальний вузол Reiger ASG

• Регулювання температури теплоносія Змішувальний вузол змішує гарячу воду з зворотною (більш холодною) для отримання теплоносія потрібної температури, оптимальної для теплої підлоги (зазвичай 30-45°C). Це здійснюється автоматичним термостатичним змішувальним клапаном.
• Циркуляція теплоносія Насос, вбудований у змішувальний вузол, забезпечує циркуляцію теплоносія по контуру теплої підлоги.
• Захист від перегріву та надмірного тиску Запобіжний клапан захищає систему від перевищення максимально допустимого тиску.
• Контроль параметрів Манометри та термометри дозволяють контролювати тиск і температуру теплоносія в прямому та зворотному трубопроводах.

Змішувальний вузол може використовуватися в поєднанні з розподільчими гребінками від 2 до 12 контурів.

Принцип роботи Змішувальний вузол Reiger ASG

Теплоносій, що подається з джерела тепла, надходить на нижній з'єднувальний елемент  до якого під'єднана термоголовка), а виносний балон розміщується біля гільзі у верхньому з'єднувальному елементі (1). Теплоносій (подача зі сторони котла) змішується з теплоносієм (зворот зі сторони гребінки) у нижньому з'єднувальному елементі. Температура на виході регулюється термологівкою . Також для візуального контролю температури теплоносія передбачений термометр  Далі теплоносій проходить через циркуляційний насос і подається на розподільчу гребінку. Залишки теплоносія подаються на оборот до джерела тепла. Для розповідання вузла передбачень розповітрювач. Для кріплення вузла до стіни в комплекті йде спеціальне кріплення .

Технічні характеристики Змішувальний вузол Reiger ASG

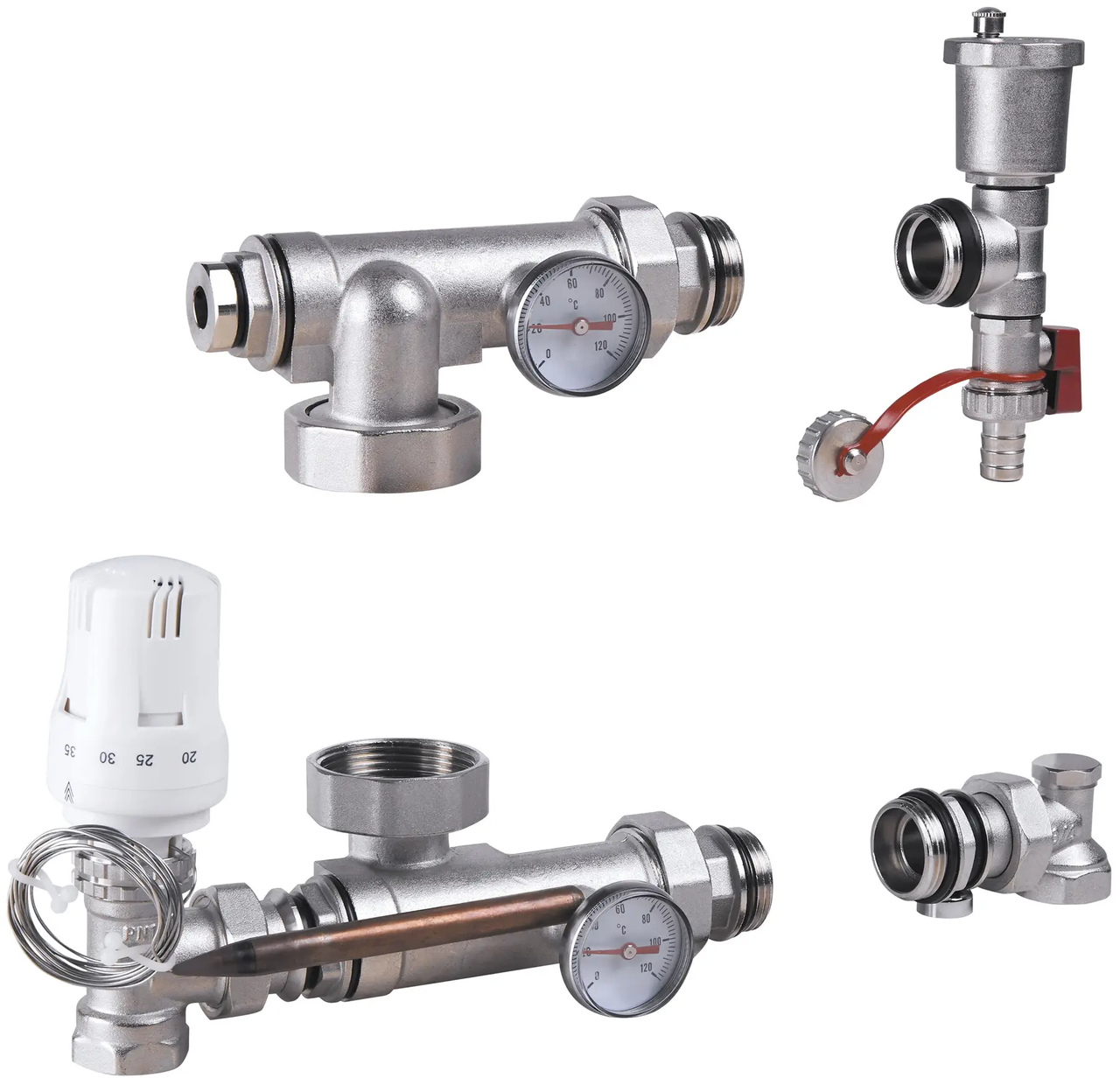

Складові Змішувальний вузол Reiger ASG

•  Верхній з'єднувальний елемент з накидною гайкою для насосу та місцем під термометр
•  Нижній з'єднувальний елемент з накидною гайкою для насосу, клапаном та підключенням подачі та звороту
•  Термоголовка 20...700С з виносним балоном
•  Термометр
• Розповітрювач
•  Настінне кріплення змішувального вузла
