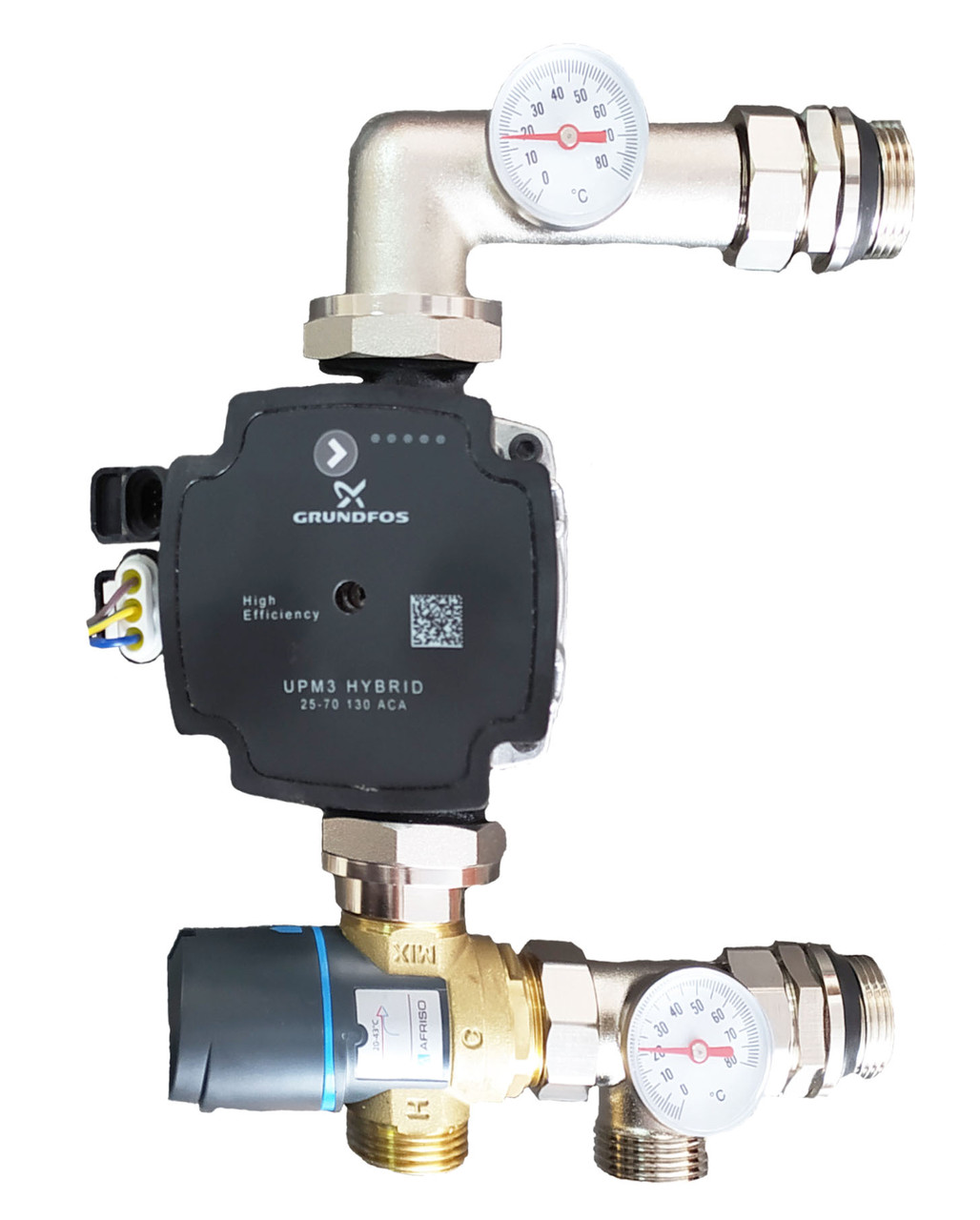

521431 Змішувальний вузол 1" для теплої підлоги Tervix Mixset з част. насосом та клапаном ATM561
19 165 ₴
15 332 ₴
- В наявності
- Код: 521431
Змішувальний вузол для теплої підлоги Tervix Pro Line Mixset розроблений як перемикач між системою опалення з боку джерела тепла та розподільчою гребінкою (колектором) для теплої підлоги. Він використовується для підготовки телоносія до заданої температури, який потім подається до системи обігріву. Змішувальний вузол може використовуватися в поєднанні з розподільчими гребінками від 2 до 12 контурів.
Принцип дії: Теплоносій, що подається з джерела тепла, надходить на термостатичний клапан (у комплект не входить). Теплоносій (подача зі сторони котла) змішується з теплоносієм (зворот зі сторони гребінки) у термостатичному клапані. Температура теплоносія на виході регулюється термостатичним клапаном (у комплект не входить). Також для візуального контролю температури теплоносія на подачі та звороті передбачені термометри (4). Залишки теплоносія на звороті (5) подаються на догрів до джерела тепла. Після термостатичного клапана теплоносій проходить через циркуляційний насос і подається на розподільчу гребінку.
Змішувальний узел повинен бути підключений до опалювальної системи з боку джерела тепла - зовнішня різьба 1''. Рекомендуємо використовувати змішувальний клапан ATM 561 (Afriso) та кульові крані для підключення вузла до джерела тепла та до розподільчої гребінки. Змішувальний узел з'єднується з розподільчою гребінкою зовнішньою різьбою 1''. На змішувальний узел можна встановити циркуляційний насос із базою 130 та 180 мм. Насос кріпиться двома накидними гайками.
Основні атрибути | |
---|---|
Виробник | Tervix |
Користувацькі характеристики | |
Kvs | 2,5 |
Гарантійний термін | 24 мес. |
Клапан | Afriso ATM 561 (+20..+43° С) |
Комплектація | 1. Верхній з'єднувальний елемент (1 шт.) 2. Нижній з'єднувальний елемент (1 шт.) 3. Накидна гайка для нижнього під'єднання насоса (1 шт.) 4. Термометр (2 шт.) 5. Ущільнювачі 6. Інструкція з експлуатації (1 шт.) 7.Насос Grundfos UPSO 25-60 130 мм (1 шт.) |
Матеріал | Латунь |
Міжосьова відстань | 210 мм |
Монтажна довжина насоса | 130 мм |
Насос | Grundfos UPSO 25-60 130 мм |
Під'єднання до гребінки | 1&64; |
Під'єднання до джерела тепла | 1&64; |
Під'єднання насоса | 1 1/2" |
Під'єднання термостат.клапана | 1&64; |
Робоча температура | 90 °C |
Робочий тиск | 10 бар |
Країна виробник | Китай (за німецькою технологією) |
Термометр | 0.80 °C |
Тип/модель | Tervix Pro Line Змішальний вузол із насосом |
- Ціна: 15 332 ₴
