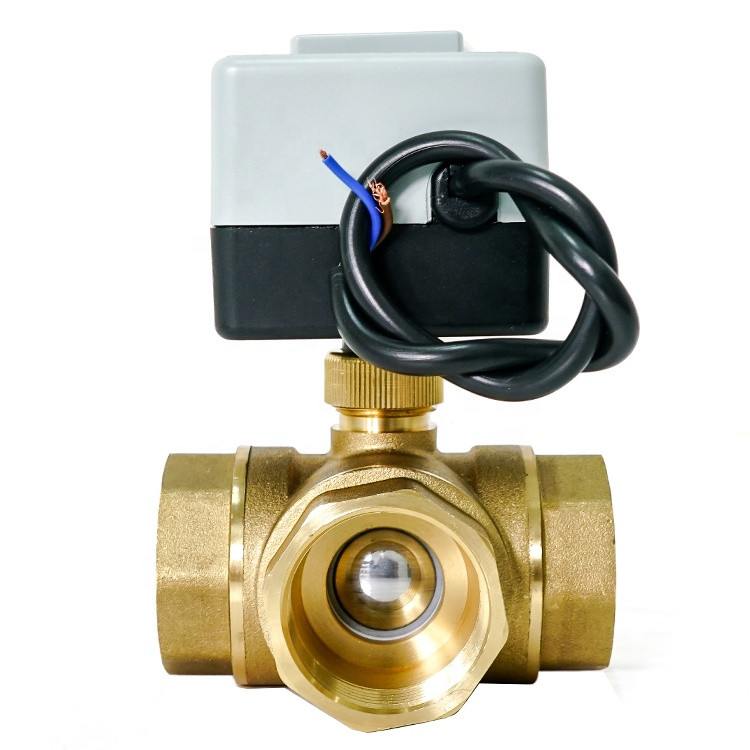

Триходовий кульовий клапан Tervix Pro Line ORC 3-way н/в 1/2" DN15 з електроприводом 202112

Трьохходовий кульовий клапан Tervix Pro Line ORC 3-way н/в 1/2" DN15 з електроприводом 202112 — призначений для встановлення в системі опалення, вентиляції та кондиціювання (HVAC), фанкойлі, соларні системи, системи автоматичного керування водопостачанням, системи нагрівання води та В якості перемикаючих елементів Кульові клапани з приводом управляються сигналом SPST і можуть працювати від будь-якого термостата або перемикача.

Принцип дії триходовий кульовий клапан Tervix Pro Line ORC 3-way н/в 1/2" DN15 з електроприводом

Клапан з приводом має вихідне положення "прохідний" - коли фаза (L) подається тільки на коричневий провід. При подачі напруги на чорний провід, що управляє, привід повертає шток клапана на 900 і перемикає потік рідини в іншу гілку. При знятті напруги з керуючого чорного дроту – клапан повертається у вихідне положення. Поточне становище клапана визначається положенням ручки на приводі. Якщо ручка розташована перпендикулярно клапану – прохідний. Якщо ручка вирівняна вздовж клапана – 900. Тобто стрілка вказує який протікання зараз закрито. Переваги Tervix Pro Line ORC 3-way:

1. Індикація відкрита/закрита
2. Ручне керування
3. Легкий монтаж/демонтаж приводу
4. Гарантія 2 роки

Монтаж/демонтаж приводу: Увага! Привід може бути встановлений на клапані лише в одному положенні через форму штока клапана та сідла приводу. Щоб не пошкодити корпус приводу, перед монтажем клапана рекомендується демонтувати привід. Демонтаж: відкрутіть накидну гайку та зніміть привід із клапана. Монтаж – з'єднайте сідло приводу зі штоком клапана та закрутіть накидну гайку. Експлуатація: Кульові клапани ORC складаються з двох основних елементів: клапана та електричного приводу. Клапан ORC можна встановити без електричного приводу. Після встановлення клапана привід можна встановити в будь-який час. При експлуатації привод може бути замінений без необхідності зливу теплоносія або зупинки системи. При збою живлення шар клапана залишиться в останньому положенні. Щоб відкрити або закрити клапан вручну, натисніть на ручку і поверніть її в потрібному напрямку. Після відновлення електропостачання клапан самостійно повернеться до автоматичної роботи.
