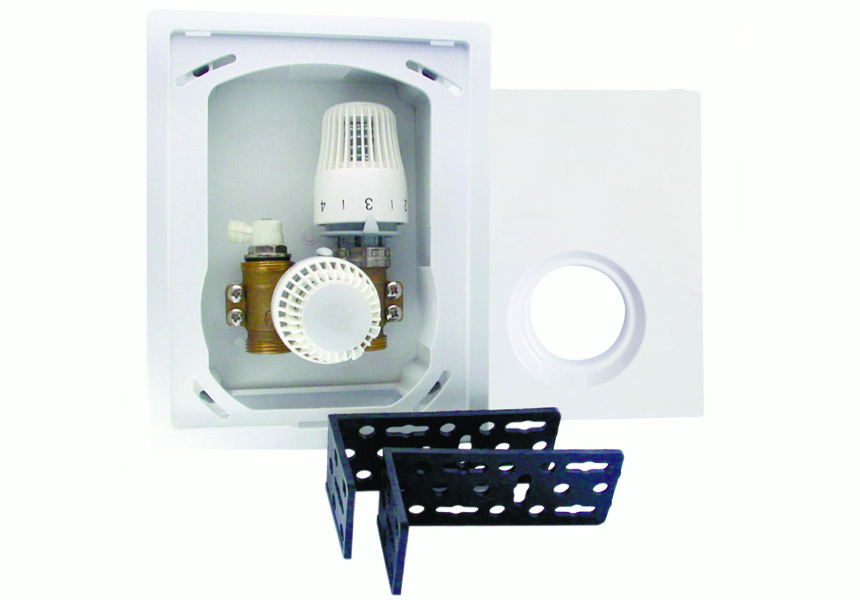

321022 Модуль контролю температури водяного пола Tervix Pro Line Control Box R2 використовується для індивідуального контролю температури в приміщенні та для обмеження максимальної температури теплоносія за допомогою термостатичного клапана. Може застосовуватися для комбінованих систем водяна тепла підлога/радіатори опалення. Також може використовуватись у системах настінного опалення.
Принцип роботи:
- Термостатична головка 1 (3) містить рідкий термоелемент, термостатична головка 2 (8) містить восковий термоелемент.
- Термостатична головка 1 (3) використовується для регулювання температури повітря в приміщенні - діапазон регулювання 6-28 °C. Термостатична головка 2 (8) використовується для обмеження максимальної температури теплоносія в системі на зворотній подачі - діапазон регулювання 10-50 °C.
- Якщо температура в кімнаті перевищує температуру, задану на термостатичній головці 1 (3), то вона перекриває подачу/циркуляцію теплоносія і відкриває, якщо температура в кімнаті менша, ніж задана.
- У свою чергу, термостатична головка 2 (8) пропускатиме теплоносій на зворотному потоці таким чином, щоб у системі температура теплоносія не перевищувала задану. Якщо температура теплоносія вища за задану, то термостатична головка 2 (8) перекриє його циркуляцію.
- Для розповсюдження системи опалення використовується кран «Маєвського» (2).
- Рекомендується встановлювати модуль контролю температури водяного пола Tervix Pro Line Control Box R2 у такому місці, щоб термостатична головка 1(3) «адекватно» вимірювала температуру повітря у поміщенні. Тобто подалі від пристроїв, що генерують тепло, у місцях із вільною циркуляцією повітря та легким доступом до термостатичних головок.
Характеристики
Основні | |
---|---|
Виробник | Tervix |
Користувацькі характеристики | |
Kvs | 1.35 м3/год |
Гарантійний термін | 24 мес. |
Глубина монтажного короба | 62 мм |
Діапазон регулювання темп. у приміщенні | 6-28 °C |
Діапазон регулювань. темп. теплоносія | 10-50 °C |
Макс. допустима різниця тиску | 1 бар |
Макс. робоча температура | 90 °C |
Максимальний тиск, бари | 10 бар |
Монтажна ширина | 362,5 мм |
Розмір | 175 х 220 х 62 мм |
Нарізне з'єднання | G 3/4'' (зовнішня різь) |
Країна виробник | Китай (за німецькою технологією) |
Тип | для водяної теплої підлоги |
Тип/модель | Pro Line Control Box R2 |
Інформація для замовлення
- Ціна: 4 520 ₴
