Змішувальний вузол Tervix Pro Line для теплої підлоги без насосу, з термоголовкою

Змішувальний вузол може використовуватися в поєднанні з розподільчими гребінками від 2 до 12 контурів.

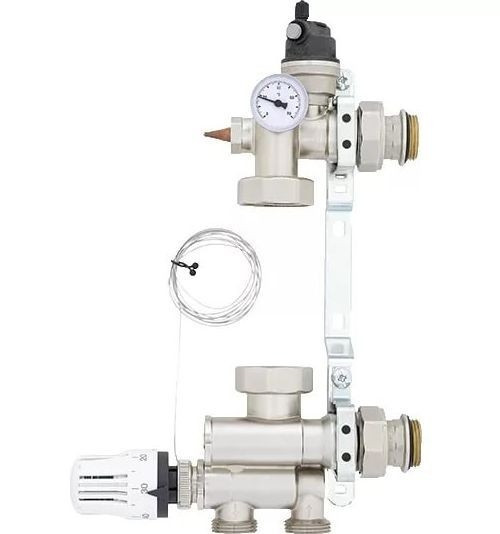

Теплоносій, що подається з джерела тепла, надходить на нижній з'єднувальний елемент (2) до якого під'єднана термоголовка (3), а виносний балон розміщується біля гільзі у верхньому з'єднувальному елементі (1). Теплоносій (подача зі сторони котла) змішується з теплоносієм (зворот зі сторони гребінки) у нижньому з'єднувальному елементі (2). Температура на виході регулюється термологівкою (3). Також для візуального контролю температури теплоносія передбачений термометр (4). Далі теплоносій проходить через циркуляційний насос і подається на розподільчу гребінку. Залишки теплоносія подаються на оборот до джерела тепла. Для розповідання вузла передбачень розповітрювач (5). Для кріплення вузла до стіни в комплекті йде спеціальне кріплення (6).

1. Верхній з'єднувальний елемент з накидною гайкою для насосу та місцем під термометр

2. Нижній з'єднувальний елемент з накидною гайкою для насосу, клапаном та підключенням подачі та звороту

3. Термоголовка 20...700С з виносним балоном

4. Термометр

5. Розповітрювач

6. Настінне кріплення змішувального вузла
