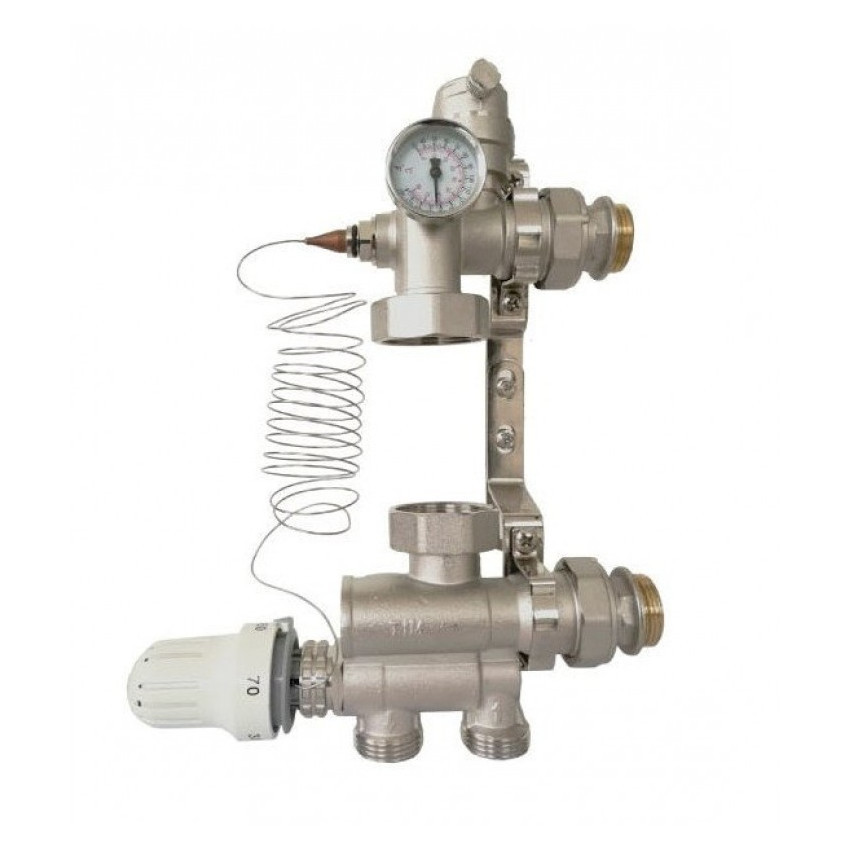

Насосна група для колектора RAFTEC AS MiX (SUR03)

Насосно-змішувальний вузол призначений для використання в системах опалення зі зниженою до заданого значення температури теплоносія. Вузол забезпечує підтримання заданої температури та витрати в циркуляційному контурі, а також дозволяє регулювати температуру та витрату теплоносія залежно від вимог користувача.

Змішувальний вузол виготовляється з латуні методом гарячого штампування та покритий нікелем. Вузол використовується в системах вбудованого обігріву, таких як тепла підлога, теплі стіни, обігрів відкритих майданчиків тощо. Насосно-змішувальний вузол підходить для спільного використання із розподільчими колекторами теплого. З'єднання всіх елементів блоку між собою виконано на гумових кільцях ущільнювачів, що дозволяє відмовитися від використання додаткових ущільнювальних матеріалів. Вузол йде в комплекті термоголовка з капіляром, автоматичним повітровідвідником, здвоєним кріпильним кронштейном і накладним термометром. Вузол постачається без циркуляційного насоса. Монтажна довжина використовуваного насоса повинна становити 130 мм. Як привод термостатичного клапана можна застосувати термоголовки з виносним датчиком, при використанні спільно з контролером використовується сервопривід.

Насосно-змішувальний вузол RAFTEC SUR03 комплект поставки:

• нижній гідравлічний блок, що включає змішувальний клапан з байпасним та зворотним клапаном – 1 шт.;
• верхній гідравлічний блок, що включає автоматичний клапан для видалення повітря 1/2" - 1 шт;
• кріпильна скоба для змішувального вузла – 1 шт;
• звукоізолююча прокладка кріпильної консолі – 2 шт.;
• термостатична головка, вмонтована в нижню балку, що подає – 1 шт.;
• посібник з експлуатації – 1 шт.

Технічні характеристики RAFTEC SUR03:

Матеріал корпусу:

Латунь нікельована

Середній повний термін служби, років:

15

Клас точності різьблення:

"А" (ISO7/2)

Ущільнювач сальниковий:

EPDM

Тип різьблення приєднувальних патрубків:

НР

Різьблення приєднувальних патрубків:

G 1"

Різьблення колекторних виходів:

1"

Тип різьблення колекторних виходів:

НР

Розмір різьблення термостатичних клапанів:

M30x1,5

Монтажна довжина насоса, мм:

130

Розмір гайок циркуляційного насоса:

1 1/2"

Міжосьова відстань виходів, мм:

200

Діапазон налаштування термоголовки, °С:

від 20 до 60

Максимальна потужність, кВт:

12,5
