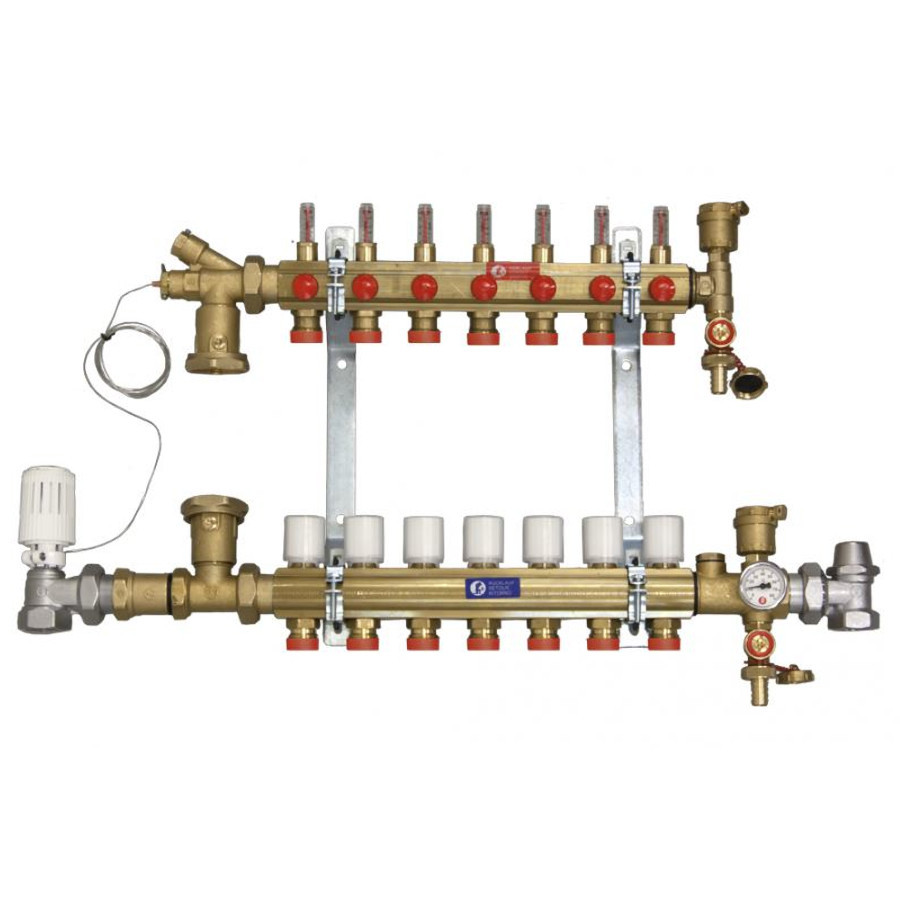

Giacomini R557FY007 – Збірний колектор з витратомірами 1" - 7 виходів

Збірні вузли R557 і R557F рекомендовані для застосування в системах низькотемпературного (променистого) підлогового/стельового опалення при будівництві нових і реконструкції наявних будівель і приміщень при підключенні до існуючої високотемпературної системи опалення, особливо коли розміри монтажного простору обмежені або установка додаткового електронного управління , Оскільки має відносно складну схему регулювання і, при значних витратах, дає порівняно невелику економію витрат. Насосно-змішувальний вузол виконує функції змішування, тобто. підготовки теплоносія та регулювання його температури, здійснює у вторинному контурі розподіл та циркуляцію теплоносія низької температури (35 – 50°С).

Збірні вузли R557 та R557F поставляються без термостатичного та балансувального клапанів. Клапани підбирають залежно від необхідної величини подачі теплоносія та його температури. Також у поставку не входить циркуляційний насос, який підбирають виходячи з величин об'ємної витрати теплоносія та втрат тиску в низькотемпературному опалювальному контурі.

Складові частини

Колекторний вузол для систем панельного опалення та охолодження R557 складається з:

• Колектори подачі R553S з мікрометричними регулювальними гвинтами;
• Колектора повернення R553V із термостатичними клапанами;
• Металеві регульовані кронштейни R588L;
• Патрубка подачі R553В із гільзами для зондів;
• Патрубка змішування R557D;
• Кульових клапанів із ковпачком для насоса R252;
• Термостатичні головки R426L для обмеження температури в діапазоні 20÷70°С;
• Проміжного з'єднувача R554D із зливним вентилем, термометром та автоматичним повітровідвідником;
• Проміжного з'єднання R554А із зливним вентилем, автоматичним випуском повітря та диференціальним клапаном;
• Проміжний з'єднувач R557Р.

Для укомплектування вузла необхідні такі компоненти (придбаються окремо):

• Термостатичний кутовий або прямий клапани R401/R402 (R411/R412)
• Відсічний кутовий або прямий клапани R14/R15 (R29/R31)
• Перехідники R593 потрібного розміру для з'єднання клапанів із колектором
• Запобіжний термостат К373 із гільзою R227
• Адаптери R179 для під'єднання трубопроводів РЕ-Х або R178 для мідних трубопроводів
• Електротермічні головки R473/R478 або термостатичні головки дистанційного керування R463
• Циркуляційний насос з міжосьовою відстанню 130/180 мм
• Колекторна шафа R500.
