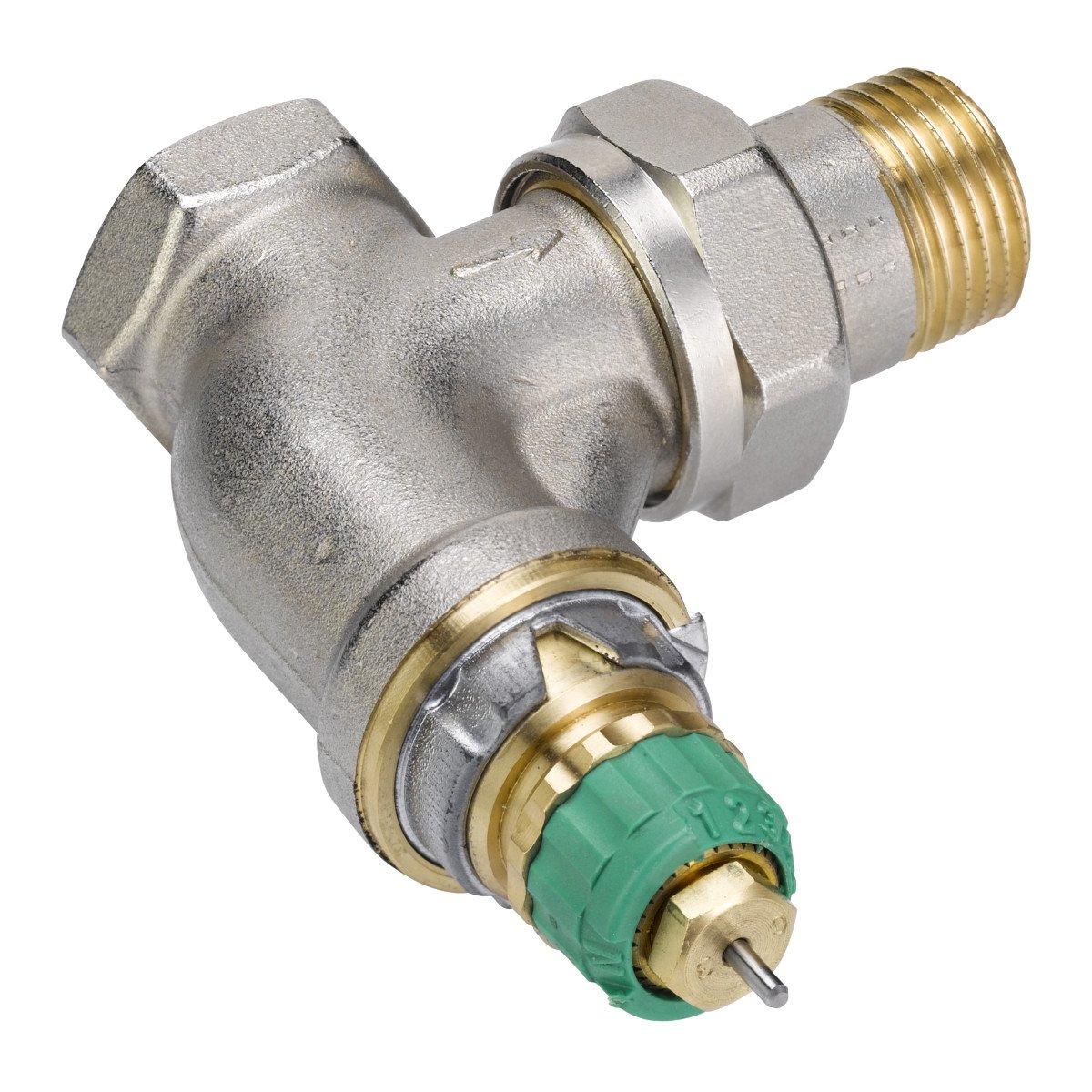

Danfoss RA-DV 15 (013G7713) - Радіаторний термокран кутовий динамічний

Динамічний радіаторний клапан Danfoss RA-DV

Клапани серії RA-DV призначені для використання у двотрубних системах опалення разом із термоелементами з приєднанням «Данфосс» RTR. Динамічні клапани RA-DV оснащені вбудованою функцією попереднього налаштування для обмеження максимальної витрати через клапан. Обмежити максимальну витрату можна в діапазоні 20-125 л/год. Клапан RA-DV має вбудований регулятор перепаду тисків, який підтримує постійний перепад тиску на клапані, що дорівнює 0,1 бар, за допомогою якого точно підтримується витрата, що проходить через радіатор.

Характеристики Danfoss RA-DV 15 (013G7713) :

Група продуктів

Радіаторні клапани

Діаметр клапана

Ду 15

Діапазон перепаду тиску [бар] [Max]

0.6 bar

Діапазон перепаду тиску [бар] [Мін]

0.1 bar

Випробування. тиск [бар]

16 bar

Конструктивне виконання

Кутовий

Галузь застосування

Двотрубна система

Опис

Dynamic valve, pressure independent

Попереднє налаштування

Так

Робочий тиск [бар] [Max]

10 bar

Розмір з'єднання, вхід

Rp 1/2

Розмір з'єднання, вихід

R 1/2

Витрата [л/год] [макс.]

135 L/h

Витрати при налаштуванні 1 [л/год] [Max]

10 L/h

Витрати при налаштуванні 2 [л/год] [Max]

15 L/h

Витрати при налаштуванні 3 [л/год] [Max]

20 L/h

Витрати при налаштуванні 4 [л/год] [Max]

35 L/h

Витрати при налаштуванні 5 [л/год] [Max]

50 L/h

Витрати при налаштуванні 6 [л/год] [Max]

80 L/h

Витрати при налаштуванні 7 [л/год] [Max]

100 L/h

Витрати при налаштуванні N [л/год] [Max]

135 L/h

Стандартний розмір

NF

Температура теплоносія [°C] [Max]

95 °C

Тип

RA-DV

Тип клапана

Dynamic (pressure independent)

Тип фітингу

Standard

Типи з'єднання

Внутрішня різьба
